Celda de ozono con dieléctrico de cerámica

Dieléctrico de cerámica para tratamiento de agua (Servicio OEM de 1g a 50 g)

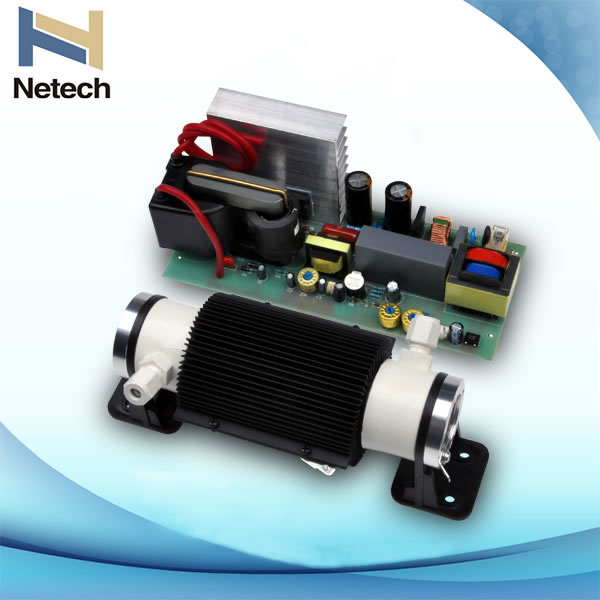

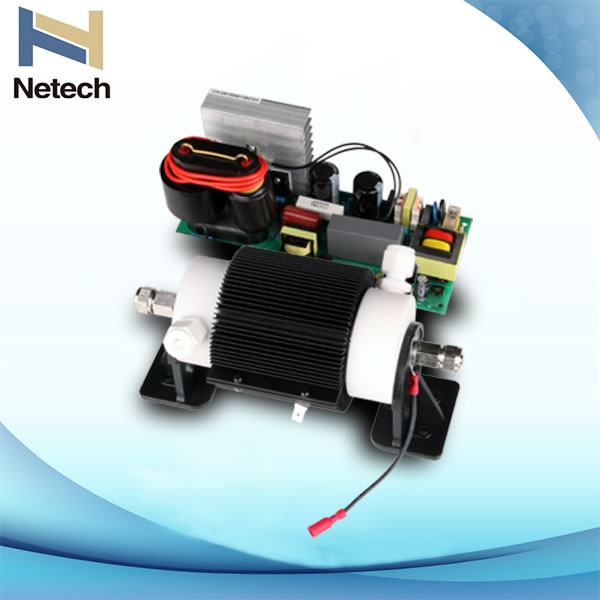

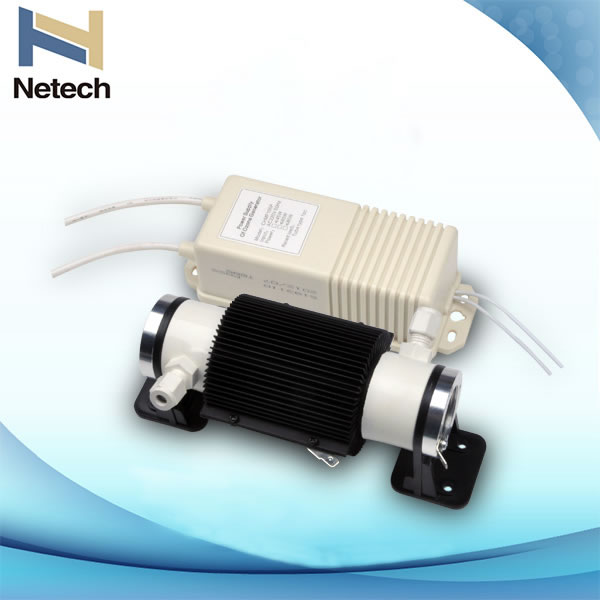

Dieléctrico de cerámica enfriado por aire

Esta celda de ozono se ofrece con dieléctrico de cerámica importada, electrodos internos SS 316L y conexiones de Teflon de máxima resistencia al óxido. La alta calidad de estos componentes garantiza una prolongada vida útil de la celda de ozono.

Propiedades de la celda de ozono
1. Mínima perdida de ozono y elevada concentración de ozono: Concentración de ozono aproximada: 30-86 Mg/L.
2. Patentada en 2008: Esta celda de ozono cuenta con electrodos internos y externos enfriados por aire y que ofrecen una operación continúa con un aumento mínimo de la temperatura
3. Bajo voltaje de trabajo: El voltaje de trabajo es un 10% a productos similares con una capacidad de producción estable con una baja disipación de ozono.
4. Estructura compacta y de reducidas dimensiones: El generador de ozono le permite ahorrar un 1/4 de espacio en comparación con otros equipos similares.
5. Generación de ozono ajustable: 20%-100%.
6. Temporizador con 2 opciones: La celda de ozono con dieléctrico de cerámica opera en rango de 5 a 30 minutos, o de forma continua.
7. Aprobado por CE

Funciones de la celda de ozono
1. Esterilización: elimina bacterias y virus sin contaminación secundaria en el aire, alimento o textiles.
2. Desintoxicación: elimina pesticidas residuales en hortalizas y frutas.
3. Desodorización: elimina el moho, el humo y los malos olores.
4. Purificación: purifica el aire y el agua, e incrementa los niveles de oxígeno.
5. Seguridad e higiene: limpia el aire y el agua potable

Dieléctrico de cerámica refrigerado por aire

Parámetros técnicos

CH-PTF1G 3G
Item Unidad CH-PTF
1G (12V) 1G (220V) 1G (110V) 3GM 3GA
Temperatura ambiente 21.6 25 23.6 21
Humedad ambiental % 40 50 21.6 40
Potencia W ≤14.4 ≤15 ≤15 ≤50 ≤80
Flujo de alimentación de oxígeno LPM 0.3~0.5 0.3~1 0.3~1 0.5-1
Concentración de ozono Mg/L 49~40 49~30 49~30 81.6-49.2
Generación de ozono G/Hr 0.88~1.2 0.88~1.8 2.4-2.95
Rango ajustable de generación de ozono % / / 20~100
Línea de alimentación V/Hz 110/60 220/50
Tipo de refrigeración o enfriamiento / Por aire
Diámetro del ventilador de refrigeración mm 50x50 50x50 50x50 120
Diámetro de la entrada / salida de gas mm EDФ6
Dimensiones de la fuente de alimentación mm 105x57x50 96x47x32 96x47x32 153×60×53 201×86×83
Dimensiones del dieléctrico de ozono mm 125x50x50 165×90x90
Peso del dieléctrico de ozono Kg 0.2 0.5
Peso de la fuente de alimentación Kg 0.15 0.59 0.76
CH-PTF5G 7G
Item Unidad CH-PTF
5GM 5GA 6GM 6GA 7GA
Temperatura ambiente 21 21 26 26
Humedad ambiental % 40 49 49
Potencia W ≤65 ≤80 ≤80 ≤85 ≤95
Flujo de alimentación de oxígeno LPM 0.5-2 1~3 1~3
Concentración de ozono Mg/L 72~48 64.6~36.7 70~41.2
Generación de ozono G/Hr 2.16~4.76 3.9~6.6 4.20~7.4
Rango ajustable de generación de ozono % / 20~100 / 20~100 20~100
Línea de alimentación V/Hz 110/60 220/50
Tipo de refrigeración o enfriamiento / Por aire
Diámetro del ventilador de refrigeración mm 150
Diámetro de la entrada / salida de gas mm EDФ6
Dimensiones de la fuente de alimentación mm 177x66x53 201x86x83 177x66x53 201x86x83 201x86x83
Dimensiones del dieléctrico de ozono mm 185x90x90 200x90x90 212x90x90
Peso del dieléctrico de ozono Kg 0.53 0.56 0.65
Peso de la fuente de alimentación Kg 0.59 0.76 0.59 0.76 1.1

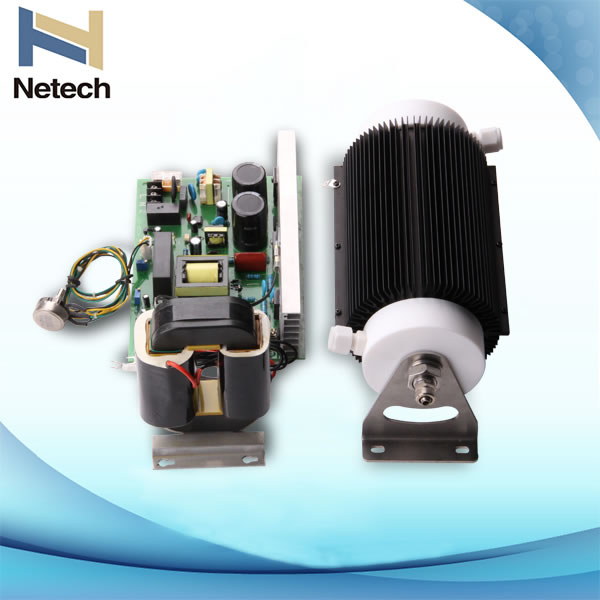

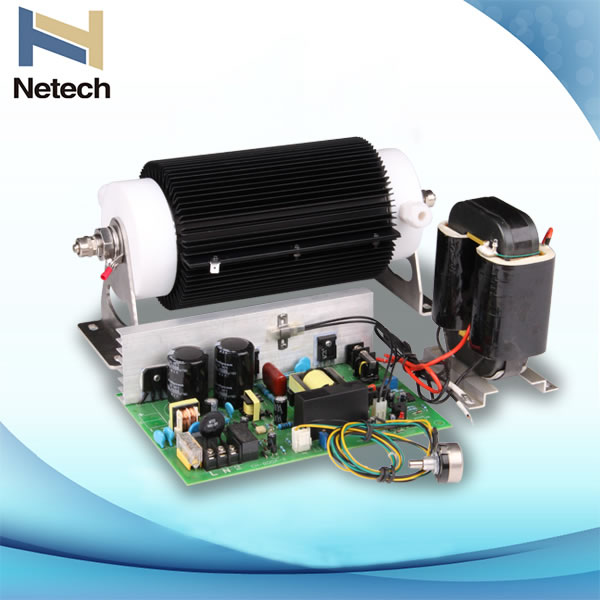

Dieléctrico de cerámica refrigerado por aire y agua

Cerámica importada, electrodos internos SS 316L y conexiones de Teflon de máxima resistencia al óxido. Estos componentes garantizan su prolongada vida útil.

CH-PT 7-50G/Hr
Item Unidad CH-PT
7GM 7GA 15GA 30GA 50GA
Temperatura ambiente 28 21.9 22 26
Humedad ambiental % 37 39 38 44
Flujo de alimentación de oxígeno LPM 1~3 3~5 7~9 15~18
Concentración de ozono Mg/L 70-40 66.4~53 62~53 52~49
Generación de ozono G/Hr 4.2~7.2 11.9~15.9 26~28.6 46.8~52.9
Potencia 220V) W ≤100 ≤100 ≤190 ≤300 ≤500
Corriente 10% A 0.45 0.86 1.4 1.9
Tipo de refrigeración o enfriamiento
Por aire para los electrodos externos y por agua para los electrodos internos
Flujo del agua de refrigeración LPM >2
Diámetro del tubo de refrigeración de agua mm EDФ10
Temperatura del agua de refrigeración Temperatura ambiente ±8 ℃
Diámetro del ventilador de refrigeración mm 1 ventilador con diámetro de 150mm. 2 ventiladores con diámetro de 150mm
Diámetro de la entrada / salida de gas mm EDФ6 EDФ8 EDФ8
Generación de ozono Rango ajustable % / 20-100 20-100
Línea de alimentación V/Hz 110/60 220/50
Dimensiones del dieléctrico de ozono mm 200×100×105 260×100×105 340×160×125 325×135×150
Dimensiones de la fuente de alimentación mm 177×66×53 201×86×83 212×90×95 189×146×95 210×146×62
Peso de la fuente de alimentación KG 1.27 1.0 2.45 2.35
Peso del dieléctrico de ozono KG 0.91 1.35 1.9 4.3
